GST-LD-8302海灣切換模塊專門用來與GST-LD-8301型模塊配合使用，實現對現場大電流（直流）啟動設備的控制及交流220V設備的轉換控制，以防由于使用GST-LD-8301型模塊直接控制設備造成將交流電源引入控制系統總線的危險。
本模塊為非編碼模塊，不可直接與控制器總線連接，只能由GST-LD-8301模塊控制。模塊具有一對常開、常閉輸出觸點。
GST-LD-8302海灣切換模塊主要技術指標如下：
（1）工作電壓：DC24V
（2）監視電流=0mA，動作電流≤20mA
（3）線制：輸入端采用兩線制與GST-LD-8301模塊連接，無極性；輸出端采用兩線制與電源及受控設備連接，無極性
（4）無源輸出觸點容量：DC24V/5A或AC220V/5A
（5）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：
120mm×80mm×43mm（帶底殼）
一、GST-LD-8302海灣切換模塊特點

專門用來與GST-LD-8301型模塊配合使用，實現對現場大電流（直流）啟動設備的控制及交流220V設備的轉換控制，以防由于使用GST-LD-8301型模塊直接控制設備造成將交流電源引入控制系統總線的危險。
本模塊為非編碼模塊，不可直接與控制器總線連接，只能由GST-LD-8301模塊控制。模塊具有一對常開、常閉輸出觸點。

二、GST-LD-8302海灣切換模塊主要技術指標
（1）工作電壓：DC24V
（2）監視電流=0mA，動作電流≤20mA
（3）線制：輸入端采用兩線制與GST-LD-8301模塊連接，無極性；輸出端采用兩線制與電源及受控設備連接，無極性
（4）無源輸出觸點容量：DC24V/5A或AC220V/5A
（5）使用環境：
 溫度：-10℃～+50℃
 相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：
 120mm×80mm×43mm（帶底殼）

三、GST-LD-8302海灣切換模塊結構特征、安裝與布線

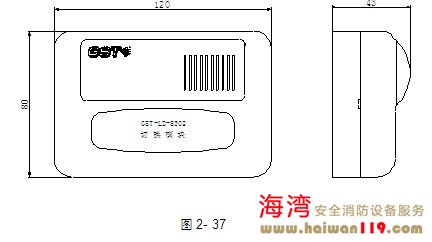

GST-LD-8302海灣切換模塊的外形尺寸及結構示意圖如圖2-37所示。

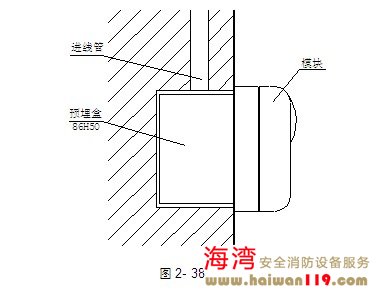

本編址接口模塊采用明裝，當進線管預埋時，可將底盒安裝在86H50型預埋盒上，安裝方法如圖2-38；當進線管明裝時，采用B-9310型后備盒安裝方式，具體使用方法見第二章3.6節的B-9310。底盒與上蓋間采用拔插式結構安裝，拆卸簡單方便，便于調試維修。

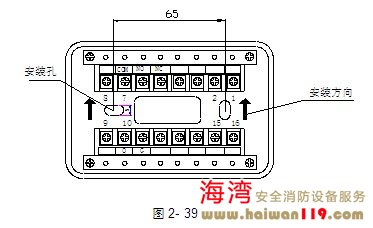

底殼安裝時應注意方向，底殼上標有安裝向上標志（見圖2-39）。

切換對外端子示意圖如圖2-40：

GST-LD-8302海灣切換模塊其中：
NC、COM、NO：常閉、常開控制觸點輸出端子
O、G：有源DC24V控制信號輸入端子，輸入無極性
GST-LD-8302海灣切換模塊布線要求：各端子外接線均采用阻燃BV線，截面積≥2.5mm2。

四、GST-LD-8302海灣切換模塊應用方法

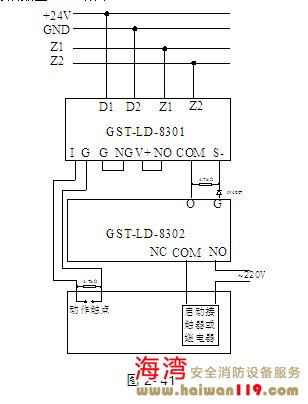

驅動交流型設備的方法如圖2-41所示：


---
