海灣GST-INET-02RS485星型聯網接口卡故障
文章來自：海灣消防設備 發布時間：2021-11-03 15:01:02
消防主機連接各類借口，需要聯網卡，有時候會連接不成功，是什么原因？
消防控制器主機聯網不成功是什么原因？
解：
1）首先確定消防控制器主機上的網絡設置是否正確。
2）測量網卡輸出電壓是否正常，一般電壓在0.5V左右。
3）測量網絡線絕緣電阻是否滿足要求，線型是否滿足要求。（距離在1000米之內采用雙絞線，1000米以上采用光纖聯網，同時要注意光纖要和光纖調制解調器相配套。）
4）區域機網卡和集中機網卡之間的網絡通訊線A、B接反或斷路。
5）集中機網卡或區域機網卡故障。

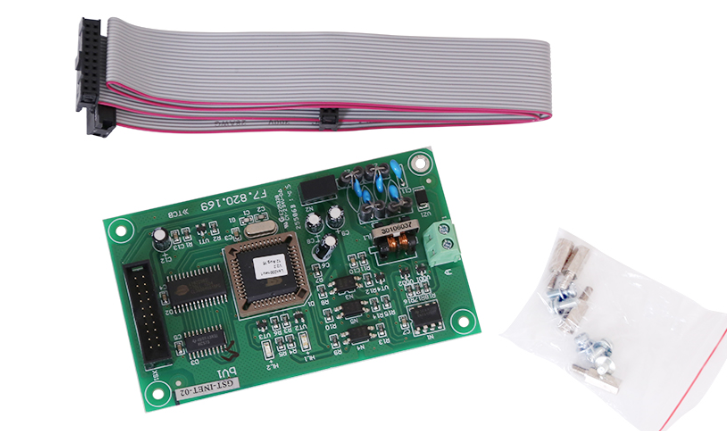

一、GST-INET-02RS485星型聯網接口卡產品概述
各類接口卡系列GST-INET-02RS485星型聯網接口卡是GST100，GST200、GST500、GST5000、GST9000控制器的可選配板卡，主要用于控制器星型聯網。在卡上提供了一路光電隔離的標準RS485接口，用于控制器之間的RS485聯網。控制器星型聯網，主控制器處需配置RS485星型集中器485Hub*，*多擴展31路星型分支，主控制器到每個分支控制器的*遠距離為1200m。使用這種聯網方式，各個分支控制器之間不能互相通訊，只能和主控制器通訊。
二、GST-INET-02RS485星型聯網接口卡主要技術指標
1、1路光電隔離的RS485接口；
2、傳輸介質：采用截面積大于等于1.0平方的屏蔽雙絞線
3、傳輸距離：每路星型分支的距離<1200m
4、板卡安裝方式：
GST100/200/QKP01/QKP04控制器：機箱內有卡件安裝固定孔，螺絲固定；
GST500/5000/9000控制器：直接插入控制器主機箱母板插槽中，螺絲固定。
三、GST-INET-02RS485星型聯網接口卡應用
該接口卡主要應用與控制器總線型聯網或星型聯網。當采用星型聯網時，通過RS485星型集中器485Hub*組建星型網路。
