HX-100B海灣火災聲光警報器
文章來自：海灣消防設備 發布時間：2016-10-12 11:10:17
一、GST-MD-M9514型火災光警報器特點
GST-MD-M9514火災光警報器用于顯示室內火災探測器報警情況。一般安裝在巡視觀察方便的地方，如會議室、餐廳、房間等門口上方，當房間內探測器報警時，警報器上的指示燈根據警報器設置的設備類型可以自動閃亮，也可以通過控制器聯動啟動閃亮，使工作人員在不進入室內的情況下就可知道室內的探測器已觸發報警。
GST-MD-M9514火災光警報器為編碼型警報器，可直接接入火災報警控制器的信號二總線。
二、GST-MD-M9514型火災光警報器主要技術指標
（1）工作電壓：總線24V
（2）監視電流≤0.6mA
（3）動作電流≤5mA
（4）線制：直接接入火災報警控制器信號二總線
（5）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：
86mm×86mm×43mm（帶底殼）
三、GST-MD-M9514結構特征、安裝與布線

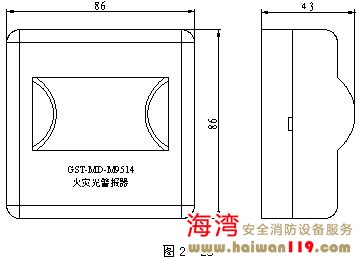

火災光警報器的外形結構示意圖如圖2-23：
火災光警報器采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法與GST-LD-8319型輸入模塊相同。
火災光警報器正中處有一紅色高亮度發光區，當對應的探測器觸發時，該區紅燈閃亮。火災光警報器的對外端子示意圖如圖2-24：
其中：
Z1、Z2為與對應探測器信號二總線的接線端子
布線要求：Z1、Z2信號總線采截面積≥1.0mm2的阻燃RVS型雙絞線。
