海灣切換模塊在消防安裝中能起到什么作用？
文章來自：海灣消防設備 發布時間：2021-11-23 13:43:50
在給公寓進行消防改造，有消防模塊，為方便切換，一般與海灣GST-LD-8301型模塊配合使用，控制交流電路，避免更多的風險。
一、GST-LD-8302切換模塊特點
GST-LD-8302切換模塊專門用來與GST-LD-8301型模塊配合使用，實現對現場大電流（直流）啟動設備的控制及交流220V設備的轉換控制，以防由于使用GST-LD-8301型模塊直接控制設備造成將交流電源引入控制系統總線的危險。
本模塊為非編碼模塊，不可直接與控制器總線連接，只能由GST-LD-8301模塊控制。模塊具有一對常開、常閉輸出觸點。
二、GST-LD-8302切換模塊主要技術指標
1.工作電壓：DC24V
2.監視電流=0mA，動作電流≤20mA
3.線制：輸入端采用兩線制與GST-LD-8301模塊連接，無極性；輸出端采用兩線制與電源及受控設備連接，無極性
4.無源輸出觸點容量：DC24V/5A或AC220V/5A
5.使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
6.外殼防護等級：IP30
7.外形尺寸：
120mm×80mm×43mm（帶底殼）
三、GST-LD-8302切換模塊結構特征

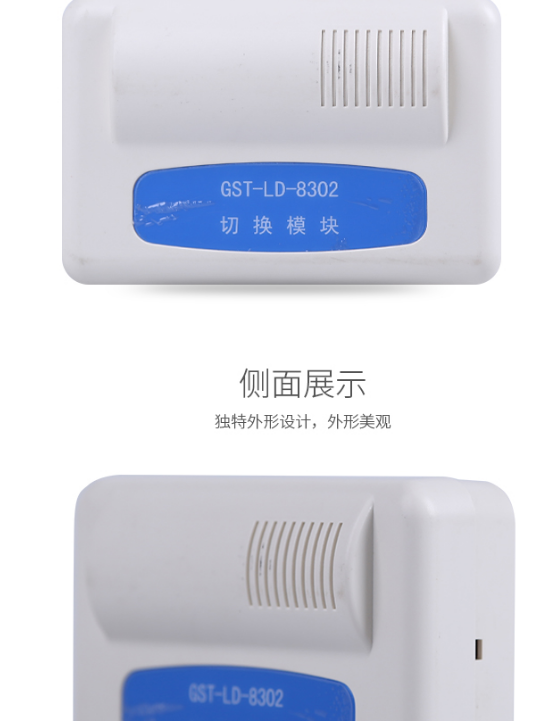

本切換模塊的外形尺寸及結構示意圖如下圖所示。
GST-LD-8302切換模塊
切換對外端子示意圖：
GST-LD-8302切換模塊
其中：
NC、COM、NO：常閉、常開控制觸點輸出端子
O、G：有源DC24V控制信號輸入端子，輸入無極性
布線要求：各端子外接線均采用阻燃BV線，截面積≥2.5mm2。
四、GST-LD-8302現場接線摸擬圖
GST-LD-8302切換模塊GST-LD-8302切換模塊
**步：GST-LD-8302切換模塊可以當繼電器使用。準備2組BV2*2.5的電源線。
第二步：將線從GST-LD-8302切換模塊底座后面的穿線孔穿過。將輸入輸出模塊的輸出端引出一組24V有源控制線到GST-LD-8302模塊的O和G端；通過GST-LD-8302模塊常開、常閉控制觸點輸出連接到被控設備；用于控制被控設備的啟、停控制。檢查現場接線，安裝好模塊，接線完成。
1、信號線：一般為阻燃/耐火紅藍雙絞軟線（紅正藍負），感煙探測器、感溫探測器手動報警按鈕信號模塊及等連在信號線上。如水流指示器、報警閥、防火閥、快速放氣閥等通過信號模塊連在信號線上和報警主機連接。
2、電源線:一般為阻燃/耐火紅黑雙絞軟線或阻燃bv硬線（紅正黑負），控制模塊即需要連接信號線也需要連接電源線。報警警鈴如帶地址直接接信號線線和電源線。如不帶地址需通過控制輸出模塊連接信號線電源線上。如補風閥、排煙閥、電動閥、電動排煙口、送風機、補風機、排煙風機、空壓機控制及強切非消防電源、電梯通過控制模塊和信號線及電源線和報警主機連接。
3、硬拉線：一些設備需要由消防控制室通過多線手動控制盤直接控制，如消防泵、噴淋泵、補風機、排煙風機等一般根據設備廠家不同一般為6/4芯護套電纜或6/4根阻燃bv硬線.一般用bv硬線可用各種顏色區分開
4、廣播線：一般用阻燃/耐火紅黑雙絞軟線,（紅正黑負）用于消防控制室消防廣播主機和廣播音箱的連接.
5、電話線：一般為白色阻燃平行軟線，用于消防控制室電話主機和消防電話及電話插孔的連接。
人數多，消防隱患增加。消防切換模塊也可以避免火災的發生。
