消防應急廣播系統
GST-GF300W廣播功率放大器
文章來自：海灣消防設備 發布時間：2016-10-14 10:10:53
一、GST-GF300W廣播功率放大器特點
廣播功率放大器是消防應急廣播系統配套產品，它與相應的廣播音源設備和廣播終端設備等配合，實現消防現場的應急廣播功能。GST-GF500W型廣播功率放大器、GST-GF300W型廣播功率放大器與GST-GF150W型廣播功率放大器功能相同，但功率不同，分別為500W、300W和150W。
二、GST-GF300W廣播功率放大器主要技術指標
（1）工作電壓：主電源交流AC220V，備用電源交流AC220V
（2）工作電流≤2。4A
（3）定壓輸出：120V
（4）頻率特性：80～120Hz
（5）輸出功率：500W/300W/150W
（6）諧波失真：≤5%
（7）噪聲電平：<37mV
（8）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不結露
（9）外形尺寸：
482.6mm×88.1mm×305.0mm
三、GST-GF300W廣播功率放大器結構特征與安裝
其外形尺寸及結構示意圖如圖7-5：

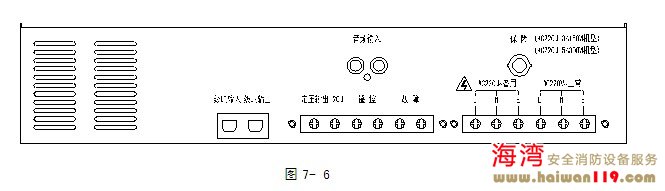

本廣播功率放大器采用標準插盤結構安裝，其后部示意圖如圖7-6：
其中系統內部接線：
音頻輸入：RCA音頻接口，其中一個接口可以作為接收來自于音源設備的音頻輸出，另外一個也可做為級聯下一臺功率放大器的音頻輸入。
級聯輸入：RJ45接口內部控制專用接口，用于功率放大器的監聽控制，自檢控制。
級聯輸出：RJ45接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器。
定壓輸出120V：功率放大器的音頻輸出廣播線。
遙控：接收其它設備的聯動控制信號，為直流24V輸入，接入DC24V自動啟動本機至工作狀態，同時音頻輸出不受音量電位器的控制。無DC24V本機的開啟受前面板的電源開關控制，音頻輸出受音量電位器控制。
故障：當本機出現異?；蛴捎谕獠枯敵鼍€出現短路，由該接口輸出一個無源閉合接點信號。
AC220V～正常：主交流220V電源輸入接口。
系統外部接線：
AC220V～備用：備用交流220V電源輸入接口。
