海灣GST-LD-8303輸入輸出模塊如何運行？

在調試安裝消防主機時候，會有輸入輸出模塊調試，輸入輸出模塊是鏈接消防主機以及各個消防聯動模塊的反應模塊。

一、GST-LD-8303概述：

GST-LD-8303輸入/輸出模塊（以下簡稱模塊），主要用于雙動作消防聯動設備的控制，同時可接收聯動設備動作后的回答信號。例如：可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。用于防火卷簾門的位置控制時，既能控制其從上位到中位、從中位到下位，同時也能確認是處于上、中、下的哪一位。

二、GST-LD-8303特點：

GST-LD-8303輸入/輸出模塊具有兩個編碼地址，兩個編碼地址連續，*大編碼為242，可接收來自控制器的二次不同動作的命令，具有二次不同控制輸出和確認二個不同輸入回答信號的功能。此模塊所需輸入信號為常開開關信號，一旦開關信號動作，GST-LD-8303將此開關信號通過聯動總線送入控制器，聯動控制器產生報警并顯示出動作設備的地址號。當模塊本身出現故障時，控制器也將產生報警并將模塊編號顯示出來。本模塊具有兩對常開、常閉觸點及兩組有源輸出，輸入、輸出具有檢線功能。

三、GST-LD-8303技術特性：

（1）工作電壓：

 總線電壓：總線24V

電源電壓：DC24V

（2）監視電流：

 總線電流≤1mA

電源電流≤6mA

（3）動作電流：

 總線電流≤4mA

電源電流≤35mA

（4）線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接

 （5）輸出容量：DC24V/1A（兩組輸出*大容量之和為DC24V/1A）

 （6）輸出控制方式：脈沖、電平（繼電器常開/常閉無源觸點輸出，脈沖啟動時繼電器吸合時間為10s）

 （7）出廠設置：兩路常開檢線方式

 （8）使用環境：

 溫度：-10℃～+55℃

相對濕度≤95%，不結露

 （9）外殼防護等級：IP30

（10）外形尺寸：

110mm×86mm×43mm（帶底殼）

四、GST-LD-8303結構特征與工作原理：

1.模塊外形示意圖如下圖所示。

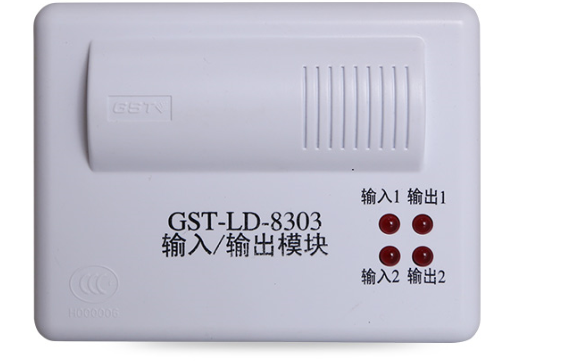

GST-LD-8303輸入/輸出模塊

模塊的安裝方法與GST-LD-8319輸入模塊相同，其對外端子示意圖如圖2- 54：

GST-LD-8303輸入/輸出模塊

其中：

Z1、Z2：接火災報警控制器信號二總線，無極性

D1、D2：DC24V電源輸入端子，無極性

I1、G：**路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）

I2、G：第二路無源輸入端（可通過電子編碼器設為常開檢線、常閉檢線、自回答方式）

S1+、S1-：**路有源輸出端子

S2+、S2-：第二路有源輸出端子

 布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2 ；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV線，截面積≥1.0mm2。

2.工作原理

 模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊占用兩個編碼地址，第二個地址號為**個地址號加1。每個地址可單獨接收火災報警控制器的啟動命令，吸合對應輸出繼電器，并點亮對應的動作指示燈。每個地址對應一個輸入，接收到設備傳來的回答信號后，將反饋信息以相應的地址傳到火災報警控制器

煙感測到有火情時傳輸信息給控制器，控制器通過輸入輸出模塊的輸出端，給消防泵信號，啟動消防泵，消防泵啟動后通過輸入輸出模塊的輸入端將啟動信息傳送給控制器。

控制模塊通過他控制現場設備的,但不接受反饋信號,也就是輸出模塊。輸入輸出：控制現場設備，同時接收其反饋信號。輸入模塊也稱監視模塊，只接收反饋信號，起監視作用。

輸入輸出模塊主要控制低電流的外控設備，比如電源切斷，排煙閥，送風閥，卷簾門，電梯迫降等；輸入模塊主要接受反饋信號，接壓力開關、水流指示器、信號蝶閥等。還有其他的專用模塊：比如電話模塊、廣播模塊等。

在有控制要求時可以輸出信號，或者提供一個開關量信號，使被控設備動作，同時可以接收設備的反饋信號，以向主機報告，是火災報警聯動系統中重要的組成部分，市場上的輸入輸出模塊都可以提供一對無源常開/常閉觸點。

用以控制被控設備，部分廠家的模塊可以通過參數設定，設置成有源輸出（如海灣GST-LD-8301)，相對應的還有雙輸入輸出模塊、多輸入輸出模塊等等。
