海灣JB-QB-GSTN1500火災報警控制器(聯動型)結構特征
文章來自：海灣消防設備 發布時間：2017-06-05 16:08

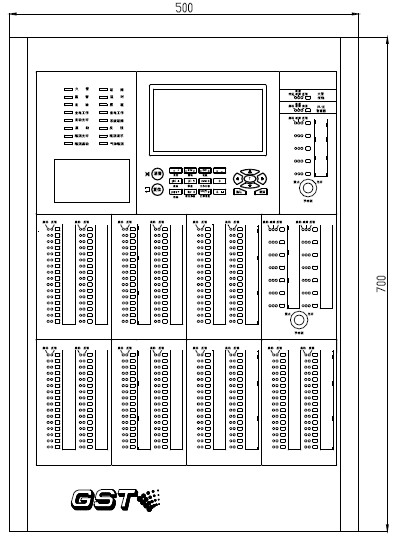

JB-QB-GSTN1500火災報警控制器(聯動型)的外形如圖1所示：
圖1

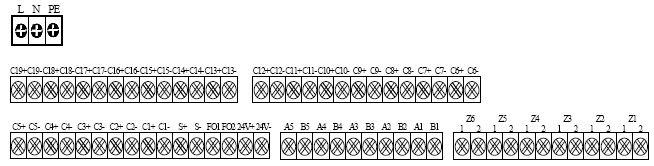

控制器外接線端子示意圖如圖2所示：
圖2
端子說明：
L、N、PE：交流220V接線端子及機箱保護接地線端子；
Zn_1、Zn_2（n=1~6）：探測器總線（無極性）；
An、Bn（n=1~5）：火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線；
火警傳輸A、B：連接火警傳輸設備通訊總線端子（選配）；
火災顯示盤A、B：連接火災顯示盤的通訊總線端子；
CAN聯網H、L：連接其它各類控制器的通訊總線端子（選配）；
24V+、24V-：24V/0.5A輔助電源輸出端子；
FO1、FO2：火警輸出端子，觸點輸出（可設置為常開或常閉），觸點--大容量2A/30VDC或1A/125VAC；
S+、S-：警鈴輸出端子，24V/0.2A有源輸出；
Cn+、Cn-（n=1~19）：直控輸出端子。
布線要求：接線宜采用BV銅芯導線，1.0mm²≤導線截面積≤2.0mm²。
