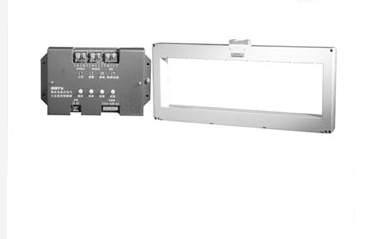

海灣GST-DH9200/50F型剩余電流式電氣火災監控探測器火災自動報警系統施工安裝前，按照施工過程質量控制要求，需要對系統設備、材料及配件進行現場檢查（檢驗）和設計符合性檢查，不合格的設備、材料及配件及不符合設計圖紙要求的產品不得使用，火災自動報警系統的工作原理是怎樣的呢？火災發生時，探測器將火災信號傳輸到報警控制器，通過聲光信號表現出來，并在控制面板上顯示火災發生部位，從而達到預報火警的目的。

一、海灣GST-DH9200/50F型剩余電流式電氣火災監控探測器產品規格:

型號 GST-DH9200/50F

工作電壓 AC220V(+44V、-22V)

工作電流 AC10mA

額定剩余電流 300mA～1000mA范圍內可設(步進50mA)

輸出觸點容量 2A/250VAC，2A/30VDC

總線接口 24V，無極性

過線電流 銅排2000A

過線電壓 ＜660VAC

過線額定頻率 50Hz/60Hz

使用環境

溫度：-10℃～+50℃;相對濕度≤95%，不結露

二、GST-DH9200/50F安裝步驟:

**步：在安裝襯板上打孔

先將配電箱安裝襯板按規格尺寸打4個φ6通孔(也可直接打4個M5螺紋孔)。

第二步：安裝互感器

將互感器所帶安裝片插入互感器下方的方孔，對準襯板所打φ6通孔，壓緊安裝片與襯板，將螺釘組件M5×16擰入，在襯板背部采用螺母擰緊（如果襯板上為螺紋孔，可直接用螺釘緊固）。

第三步：連接電纜后裝上接線保護蓋。

三、GST-DH9200/50F布線要求:

電源、斷電檢測、輸出觸點線：采用阻燃電纜，截面積不小于0.5mm2；

總線：采用阻燃雙絞線，截面積不小于1.0 mm2；

剩余電流互感器：四芯阻燃屏蔽電纜，截面積不小于0.5mm2，長度小于2米。

1.火災自動報警系統的布線，應符合**標準《建筑電氣裝置工程施工質量驗收規范》(GB 50303—2015）的規定。火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。

2.導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。敷設在多塵或潮濕場所管路的管口和管子連接處，均應做密封處理。

3.管路超過下列長度時，應在便于接線處裝設接線盒：

（1）管子長度每超過30m，無彎曲時；

（2）管子長度每超過20m，有1個彎曲時；

（3）管子長度每超過10m，有2個彎曲時；

（4）管子長度每超過8m，有3個彎曲時。

4.金屬管子入盒，盒外側應套鎖母，內側應裝護口；在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。

5.線槽敷設時，應在下列部位設置吊點或支點：

（1）線槽始端、終端及接頭處；

（2）距接線盒0.2m處；

（3）線槽轉角或分支處；

（4）直線段不大于3m處。

6.線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。

7.火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色
