消防安裝中，HW-DL-1KVA-N200消防應急燈具如何布線
文章來自：海灣消防設備 發布時間：2021-12-14 15:05:07
如今能源越來越緊缺，消防應急燈具應該如何布線？
一、HW-DL-1KVA-N200消防應急燈具專用應急電源概述
HW-DL-1KVA-N200消防應急燈具專用應急電源為智能型消防疏散標志燈具和應急照明燈具提供工作電源，對燈具的備電統一進行管理，解決了傳統燈具內部電池長期運行氧化、腐蝕損壞設備和污染環境的問題，避免傳統燈具經常更換電池等大量繁瑣的工作。
二、HW-DL-1KVA-N200消防應急燈具專用應急電源主要特點
●負載適應能力強，涵蓋電容性、點感性和混合性負載。
●過載能力和抗沖擊能力強，允許滿負載開機。
●安全無憂，具有輸入過壓、輸入欠壓、過溫、過載、短路等完善的保護功能。
●效率高、噪音低、無排煙、無火災隱患。
●自動切換、性能穩定，安全可靠，使用壽命長。
●遠程監控，與控制器實現聯網接收遠程監控。
三、HW-DL-1KVA-N200消防應急燈具專用應急電源技術參數
型號 HW-DL-1KVA-N200
額定電壓 246V
電池數量 12V×18節
電池類型 免維護鉛酸蓄電池
相數 單相
頻率 47~63HZ
電壓范圍 176~264Vac
額定功率 1KW
應急輸出電壓 196VDC~260VDC
*大輸出電流 5.1ADC
報警 LED指示燈報警，液晶顯示屏文字報警和蜂鳴器聲光報警
切換時間 ≤0.1S
應急時間 ≥90分鐘
充電電壓 246VDC
冷卻方式 自然傳導散熱
柜體尺寸 926×633×392mm(高×寬×深)

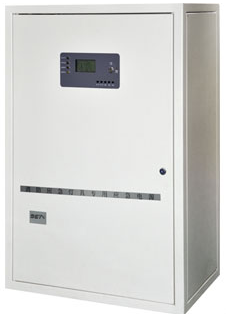

四、HW-DL-1KVA-N200消防應急燈具專用應急電源外形結構示意圖
HW-DL-1KVA-N200消防應急燈具專用應急電源外形結構示意圖
機箱外形尺寸表
單位(mm) 機柜式
寬(W) 633
高(H) 926
深(L) 392
嚴格按照接線圖連接電路。各個端口分別連接以下線路：
①——連接火線 L
②——連接零線 N
③④——連接光源（適合內置驅動的LED光源）
③④——連接驅動電源，再接光源（適合外置驅動的LED光源）；
⑤—— 連接墻壁開關線，開關線的另一端，進火線①端口，
墻壁開關只控制市電照明，不影響應急照明；
白插座——連接電池組。
擴展資料：
EPS應急電源：由充電器、逆變器、蓄電池、隔離變壓器、切換開關等裝 置組成的一種把直流電能逆變成交流電能的應急電源。 適用于允許中斷供電時間 為 0.25s 以上的負荷。
自備應急柴油發電機組：它是以柴油機為動力，拖動工頻交流同步發電機 組成的發電設備。快速自啟動的發電機組，適用于允許中斷供電時間為 15s 以上 的建筑。應急電源的工作時間應按生產技術上允許的停電時間考慮，當與自動啟 動的發電機組配合使用時,不宜少于 l0min。
